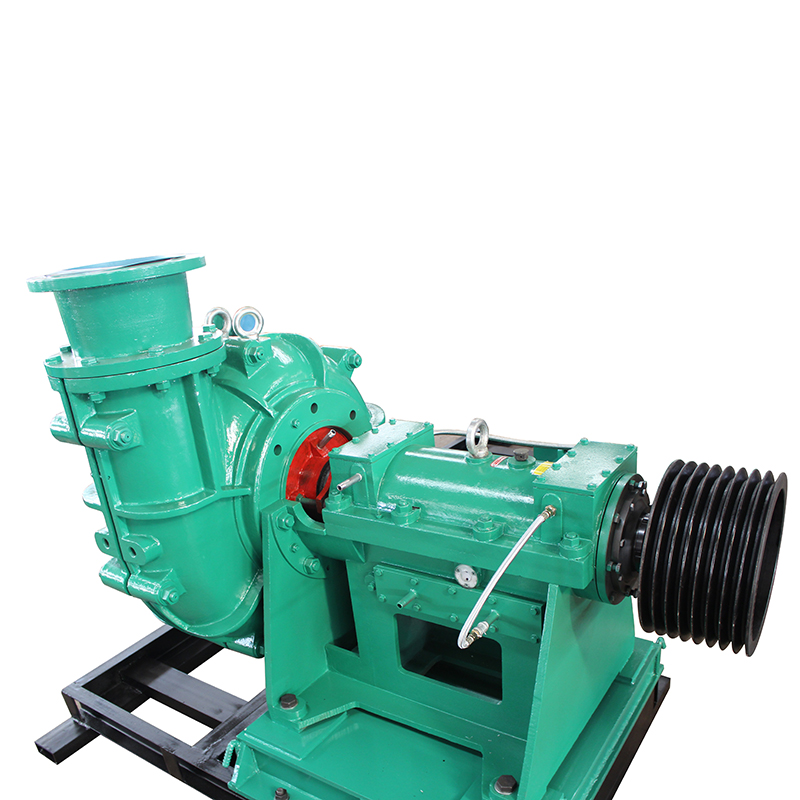

石家庄工业泵厂有限公司研发的200ZJ-I-A70渣浆泵

石家庄工业泵厂有限公司研发的200ZJ-I-A70渣浆泵的泵壳为双层壳体结构。外层为金属泵壳(前泵壳、后泵壳),其材料通常为HT200或QT500-7;内层壳体可用高铬合金铸铁制做(包括蜗壳、前护板、后护板),或用橡胶制做(包括前蜗壳、后蜗壳)。
收藏

石家庄工业泵厂有限公司研发的200ZJ-I-A70渣浆泵的泵壳为双层壳体结构。外层为金属泵壳(前泵壳、后泵壳),其材料通常为HT200或QT500-7;内层壳体可用高铬合金铸铁制做(包括蜗壳、前护板、后护板),或用橡胶制做(包括前蜗壳、后蜗壳)。

200ZJ-I-A60渣浆泵进口250mm,出口200mm,叶轮直径700mm,扬程可达到64m。过流件材质为高铬合金A05密封方式有:减压盖副叶轮,填料密封,机械密封。

可广泛用于电力、冶金、煤炭、建材等行业输送含有固体颗粒的浆体。如火电厂水力除灰、冶金选矿厂矿浆输送、洗煤厂煤浆及重介输送等。其允许输送的最大浆体重量浓度CW为:灰(渣)浆和煤浆45%;矿浆和重介60%。

常用易损件

序号

零件部位

零件名称

数量

材料

备注

1



叶轮

1

Cr27



2

蜗壳

1

Cr27



3

前护板

1

Cr27



4

后护板

1

Cr27



5

填料箱

1

Cr27



6

副叶轮

1

QT700-2



7

间隔套

1

Cr27

串联使用

8

水封环

1

Q235-A



9

轴套

1

Cr27



10

入口短管

1

QT700-2



11

出口短管

1

QT700-2



12

填料压盖

1

QT500-7



13

O型密封圈

2

橡胶I-2



14

O型密封圈

1

橡胶I-2



15

O型密封圈

3

橡胶I-2



16



前轴承压盖

1

QT500-7



17

轴承

1





18

油封

3





19

后轴承压盖

1

QT500-7



20

挡套

1

45



21

轴承

1





22

O型密封圈

1

橡胶I-2



23

轴承

1





24

轴承箱

1

QT500-7



25

O型密封圈

1

橡胶I-2



26

挡水盘

1

45



27

拆卸环

1

2Cr13



28

1

45



29

冷却器

1





30



轴承压盖

2

QT500-7

组件

31

轴承

1





32

油封

2





33

挡盘

1





34

轴承

2

Q235-A



35

O型密封圈

1

橡胶I-2



36

挡水盘

1

45



37

拆卸环

1





38

1

45



200ZJ-70
